| 精密机加工件 |
 |

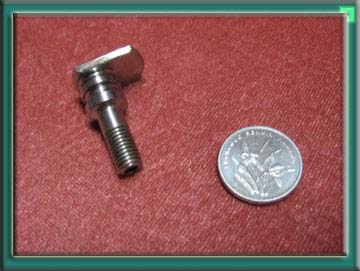

材料：SKD11 尺寸：Ø18.6*27.25
精度要求：偏心+/-0.02、端面孔六角成型
圆度：0.02 R成型：+/-0.05
表面粗糙度：▽7/▽8(Rz6.3/Ra0.8) | |
 |

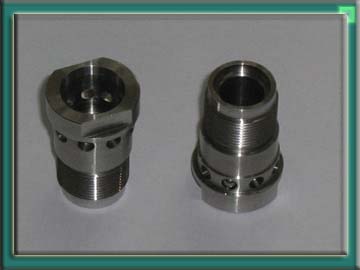

材料：SUS304 尺寸：Ø23*36
精度要求：+/-0.02
同心度：0.05
表面粗糙度：▽7/▽8(Rz6.3/Ra0.8) | |
|
 |

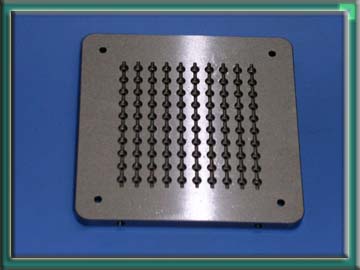

材料：SUS304 尺寸：37.5*37.5*5
精度要求：100-Ø1(通孔加工)
平行度：0.015 孔径公差：+/-0.03
表面粗糙度：▽7/▽8(Rz6.3/Ra0.8) | |
 |

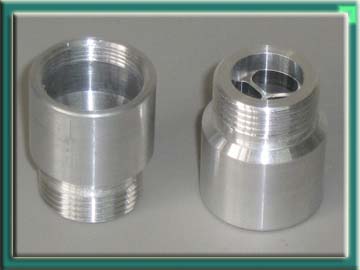

材料：铝6061-T6 尺寸：Ø27*36
精度要求：型腔铣削(内孔成型圆柱台阶)
同心度：0.05
表面粗糙度：▽7/▽8(Rz6.3/Ra0.8) | |
 |

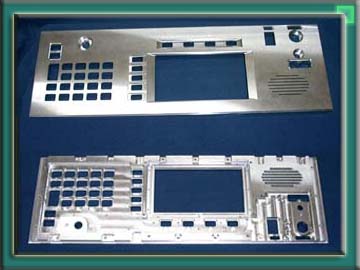

材料：6061-T6 尺寸：363*118*15
精度要求： 型腔铣削、1mm扩音通槽
平行度：0.08
表面粗糙度：▽7/▽8(Rz6.3/Ra0.8) | |
 |

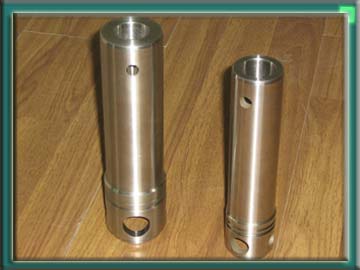

材料：SUS304 尺寸：Ø47.8*208
精度要求： Ø30+/-0.02*95(内孔)
同心度：0.05
表面粗糙度：▽7/▽8(Rz6.3/Ra0.8)
| |
|
 |

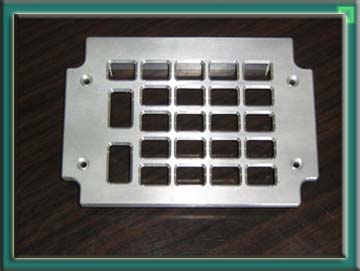

材料：铝6061-T6 尺寸：145.7*103.7*18
精度要求：型腔铣削(薄壁)
平行度：0.05
表面粗糙度：▽7/▽8(Rz6.3/Ra0.8) | |
 |
材料：铝6061-T6 尺寸：Ø26*31
精度要求：型腔铣削(3*1mm加强筋)
同心度：0.05
表面粗糙度：▽7/▽8(Rz6.3/Ra0.8) | | |
|
|
|
